1.概述

YBBP系列隔爆型變頻調速三相異步電動機，是我公司根據市場需求而開發的新產品，與變頻器配合使用，可以實現較寬范圍內平滑無級調速，調速范圍、動態響應、調速精度、低頻轉矩、轉差補償、功率因數、效率等方面均有很大的優越性，是滿足煤炭、石油、化工等有爆炸性氣體混合物電動機防爆性能符合GB3868.1-2010《爆炸性環境 第1部分：設備通用要求》和GB3868.2-2010《爆炸性環境 第2部分：由隔爆外殼“D”保護的設備》的規定。

2 產品型號及意義

3.基本參數

 額定電壓：380V、600 V、1140 V、380/660 V、660/1140 V
 額定頻率：5~50Hz為恒轉矩調速
       50~100Hz為恒功率調速
 功率范圍：0.55-315KW
 絕緣等級：F
 防護等級：IP55
 冷卻方式：IC416（強迫通風）
 防爆等級：Ex d I Mb

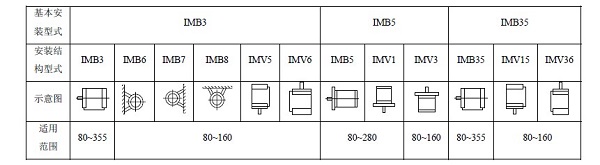

安裝方式：IMB3、IMB35、IMB5等

IMB3 機座帶底腳，端蓋無凸緣。

IMB5 機座不帶底腳，端蓋有凸緣。

IMB35 機座帶底腳，端蓋有凸緣。

4 使用范圍及使用條件

4.1 電動機使用環境條件

4.1.1 環境空氣溫度隨季節變化，一般不超過-15~+40℃ ；

4.1.2 環境大氣壓力80~110Kpa；

4.1.3 海拔不超過1000m；

4.1.4 環境空氣最大相對濕度不超過95%（當溫度為+25℃時）；

4.1.5 在爆炸上、下限之間的可燃性氣體、蒸汽、薄霧、粉塵或纖維與空氣等形成的具有爆炸危險的煤礦井下采掘工作面。

4.2 電動機使用電氣條件

4.2.1 調頻范圍5~50Hz為恒轉矩調速，50~100Hz為恒功率調速。

4.2.2 額定電壓為380V、660V、1140V、380/660V、660/1140V，允許滿壓直接起動。

4.2.3 電動機定額為連續工作制定額，工作制類型為S1。

4.2.4 電動機定子繞組采用F級絕緣系統，電動機在規定的工況范圍內的最小風量下運行時，軸承的允許（溫度計法）應不超過95℃，外殼表面最高溫度（溫度計法）應不超過150℃，定子繞組的溫升（電阻法）按85K考核。

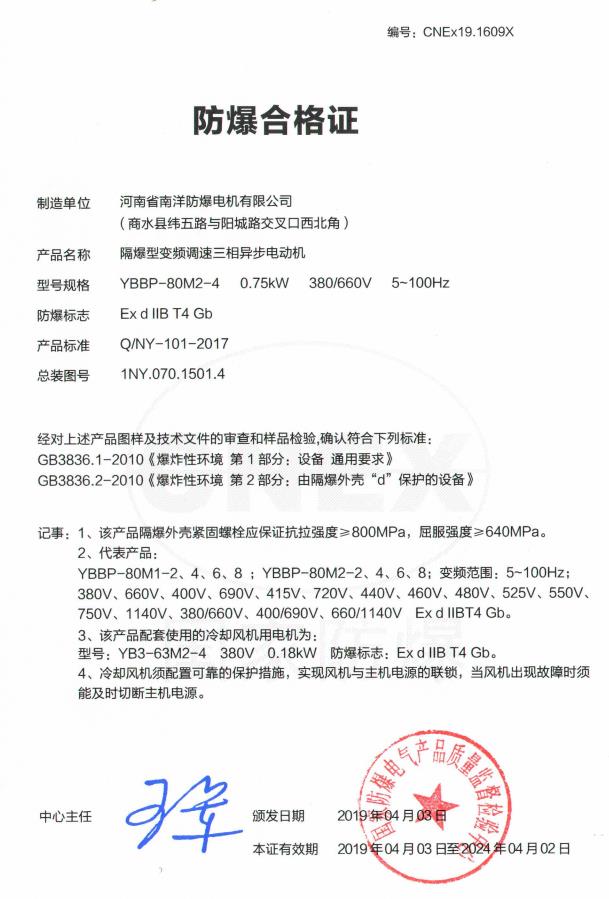

YBBP變頻防爆電機防爆合格證
